Abkantpresse oder auch Gesenkbiegen, Abkanten
In einer Gesenkbiegepresse, Abkantpresse oder Kantbank werden Blechteile wie Verkleidungsteile, Gehäuse oder Maschinenkomponenten durch Biegen hergestellt. Die Presse besteht grundlegend aus dem Biegestempel und dem Biegegesenk. Kommen noch ein Werkzeugspeicher und Werkzeugwechseleinrichtung hinzu, spricht man von einem Gesenkbiegezentrum.

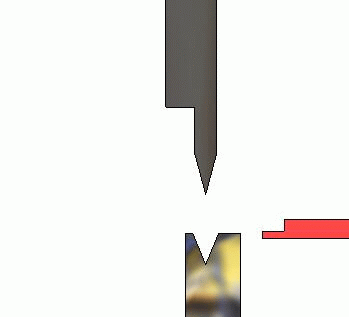

Beim Gesenkbiegen befindet sich ein Blech zwischen Stempel und Gesenk. Wird nun der Stempel gesenkt, wird das Blech in das Gesenk gedrückt und nimmt die Form des Gesenkes an. Durch ein nicht vollständiges Absenken können auch beliebige kleinere Biegewinkel erzeugt werden. Bei komplizierteren Profilen sind auch mehrere Senkungen möglich, dabei wird nach der ersten Senkung das Blech anders positioniert und der Stempel nochmals gesenkt. Die Presse muss hierfür nicht neu eingerichtet werden, weshalb es sich um eine sehr wirtschaftliche Art der Formgebung handelt.
Eine andere Maschine, die Bleche biegt und abkantet, ist die Schwenkbiegemaschine.
Bei Gesenkbiegepressen bis Baujahr 2002 wird die Absicherung der Hände des Bedieners durch eine Zweihandsicherheitsschaltung mit einem oder mehreren Bedienpulten gewährleistet. Die gefahrbringende Schließbewegung erfolgt nur dann, wenn der Bediener beide Schalter des Pults zeitgleich betätigt. Allerdings ist diese Art der Blechverarbeitung aus zwei Gründen nicht mehr zeitgemäß. Aufgrund der hohen Komplexität aktueller Blechkonstruktionen müssen die meisten Teile während der Biegung geführt werden. Des Weiteren ist die Methode der ZHS sehr zeit- und damit auch kostenintensiv. Das ist eine Ursache dafür, dass es bei älteren Maschinen vielfach zur bewussten Umgehung der Zweihandschaltung kommt. Des Weiteren wird die ZHS umgangen, um das Teil halten zu können. Um diese Probleme zu umgehen, werden Neumaschinen serienmäßig seit 2002 mit mitlaufenden Sicherheitseinrichtungen ausgestattet.
