Maschinendaten

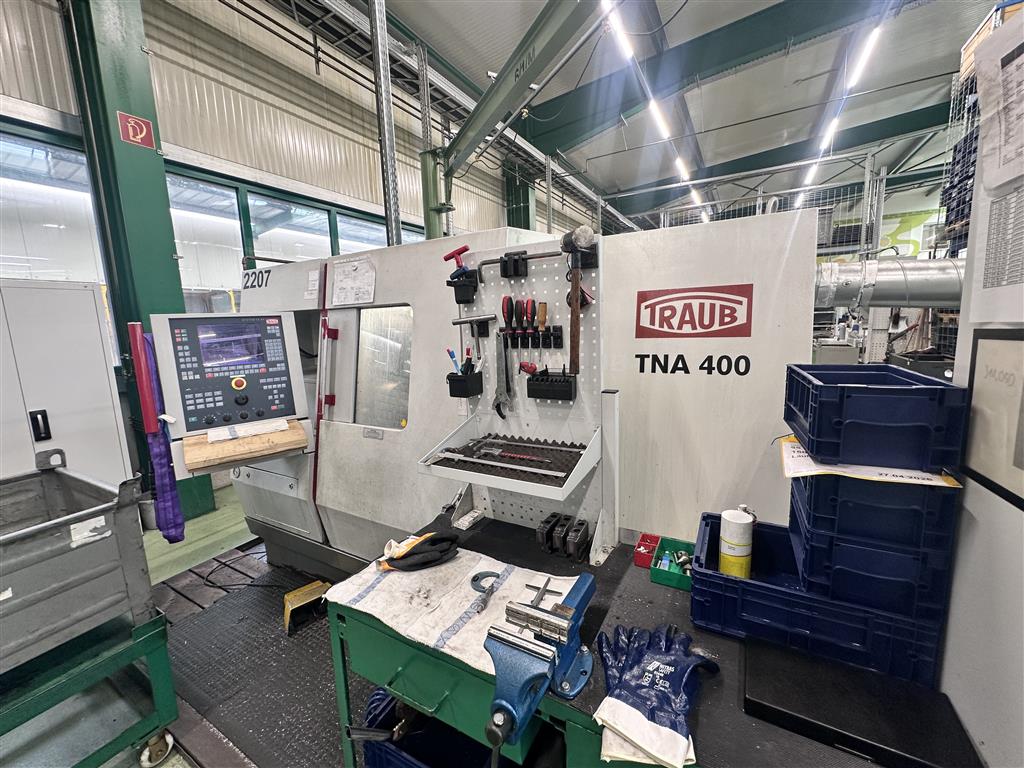

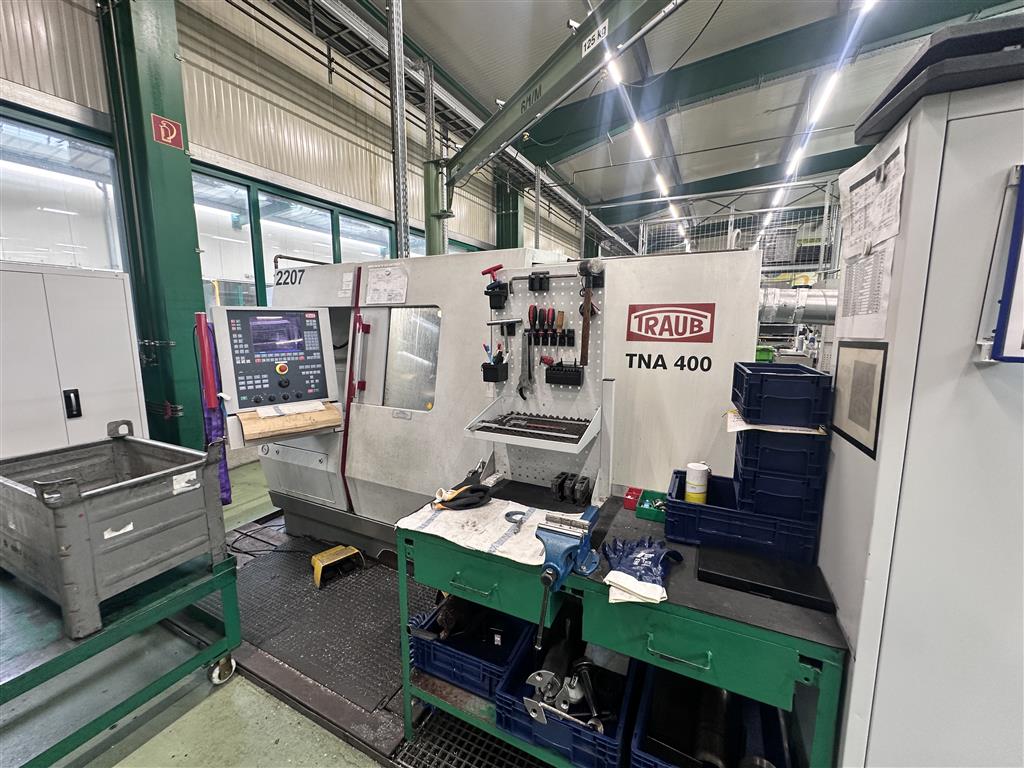

Maschinenart: CNC Drehmaschine
Hersteller: TRAUB
Typ: TNA 400
Baujahr: 1999
Steuerungsart: CNC
Ursprungsland: Deutschland

Technische Beschreibung

Drehdurchmesser über Bett: 665 mm
Drehdurchmesser über dem Planschlitten: 530 mm
Drehlänge: 750 mm
max. Drehdurchmesser: 395 mm
Längsweg(z-Achse): 500 mm
y-Achse: 400 mm
Planweg.(x-Achse): 600 mm

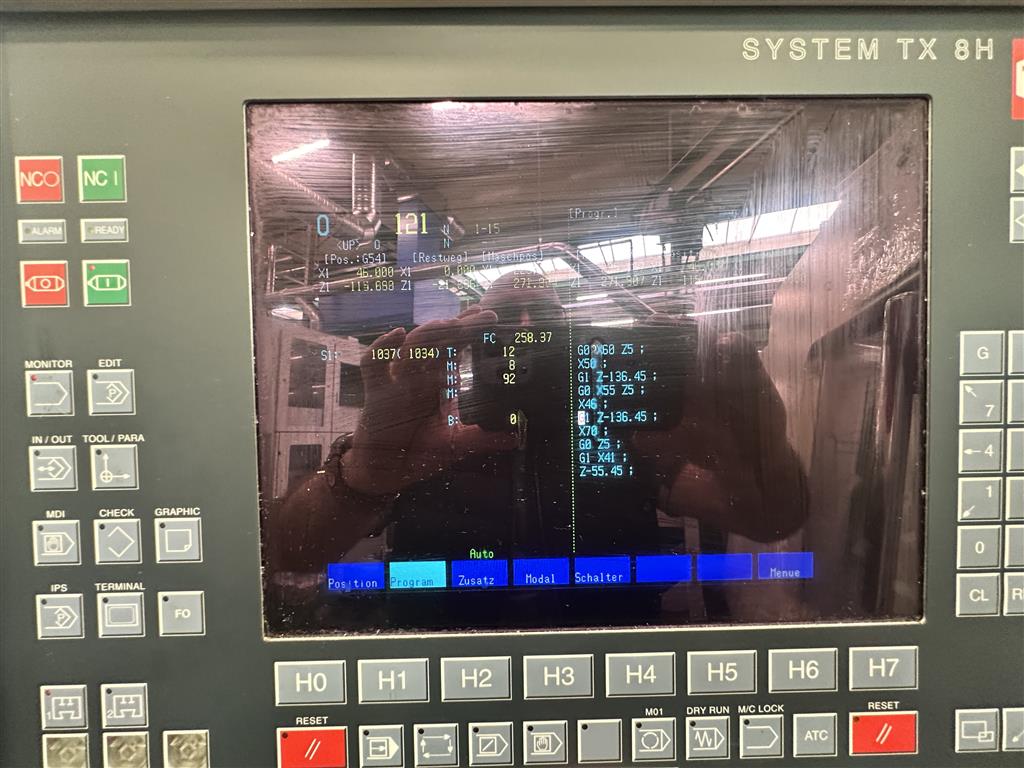

Steuerung: TX8H
Spindeldurchlass: 80 mm
Drehzahl: 60 -12.000 U/min

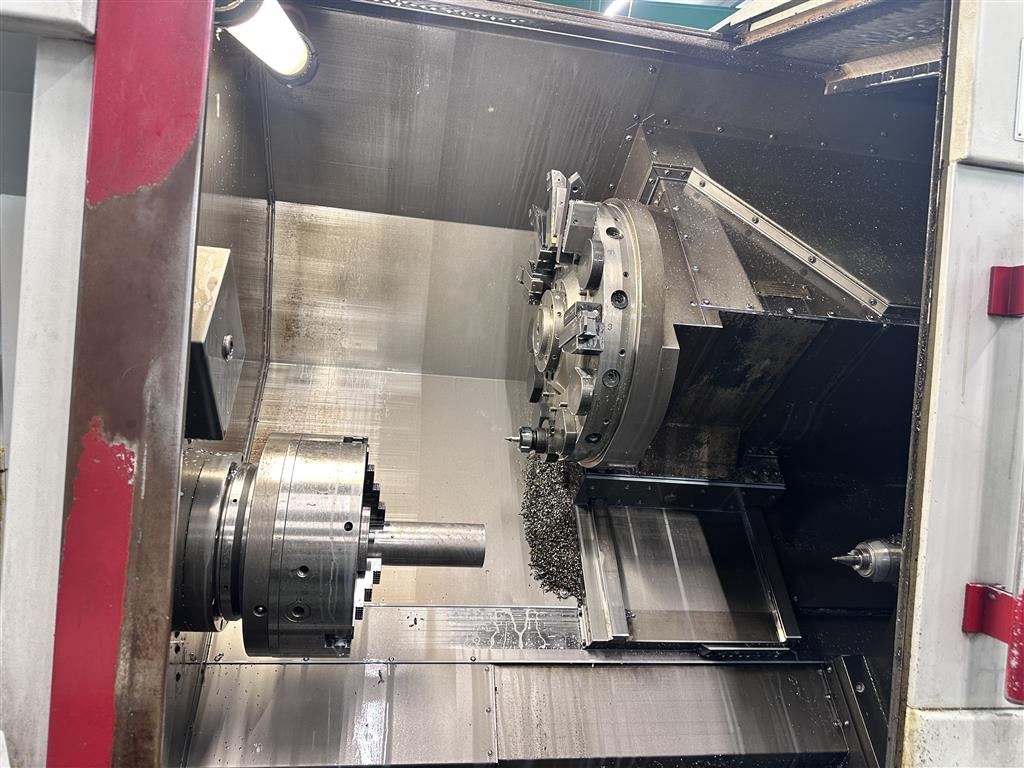

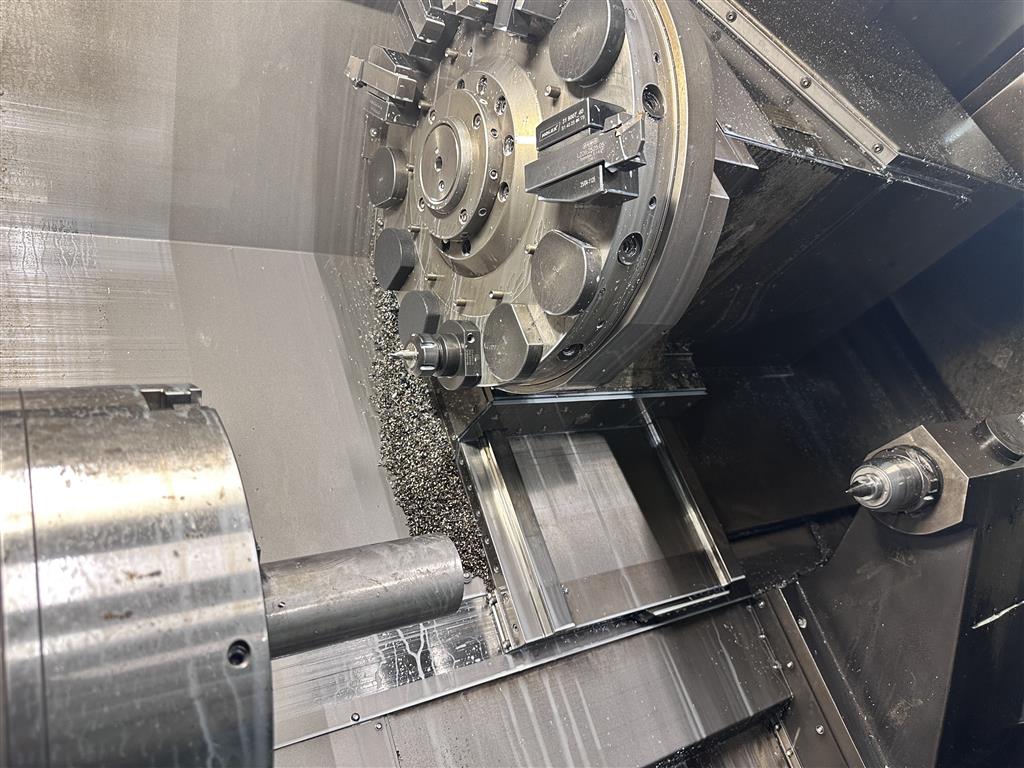

Werkzeugrevolver - Anzahl Stationen: 24+1
Betriebsstunden Einschaltstunden: - h
Betriebsdruck: 6 bar
Pinolendurchmesser: 85 mm
Pinolenhub: 140 mm
Werkzeugaufnahme: ISO 40

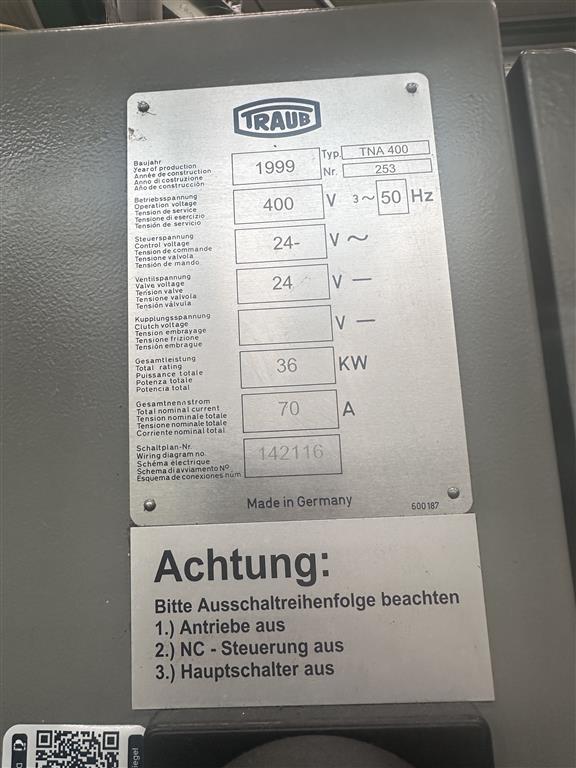

Gesamtleistungsbedarf: 36 kW
Maschinengewicht ca.: 6,6 t
Abmessung Maschine ca. LxBxH: 4,8 x 3,5 x 2,8 m

Zusatzinformationen

Die TRAUB TNA 400 ist eine leistungsstarke CNC-Drehmaschine für die präzise Komplettbearbeitung von Drehteilen. Ausgestattet mit der bewährten TRAUB-Steuerung TX8H eignet sich die Maschine für Einzelteil- und Serienfertigung. Die Maschine verfügt über ein hydraulisches Spannfutter, Reitstock sowie eine vollständige Arbeitsraumverkleidung mit Kühlschmiereinrichtung. Die robuste Konstruktion gewährleistet hohe Genauigkeit und Prozesssicherheit im industriellen Dauereinsatz.

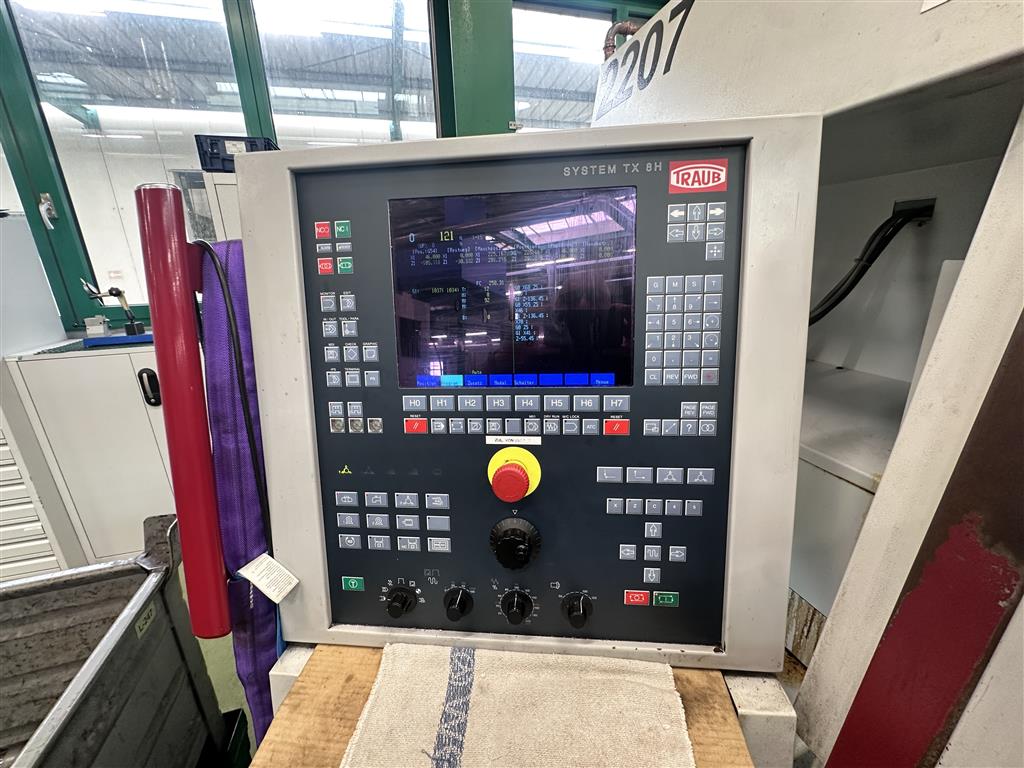

• TX8H-CNC-Steuerung

• Schwenktisch

• Zentralschmierung

• Kühlmitteleinrichtung

• Spindelkühlung

• Spindel-Ausblasfunktion

• Arbeitsraumbeleuchtung

• Späne-Spüldüsen

• Elektronisches Handrad

• Aufstellelemente

• Signalleuchte

• Handspülpistole

• Makroprogrammierung

• Werkstattprogrammierung „NAVI-MILL“

• Programmierzyklen

• Ermittlung der Programmlaufzeit

• Stückzähler

• Intelligentes Handrad

• Werkzeugmagazin mit 24 + 1 Werkzeugplätzen

Lager- und Lieferkonditionen

Frachtbasis: ab Standort Leipzig, frei verladen unverpackt
Lagerort: Leipzig 5
Lieferzeit: in Absprache
Preis

Änderungen und Irrtum in den technischen Details und Angaben sowie Zwischenverkauf vorbehalten.
