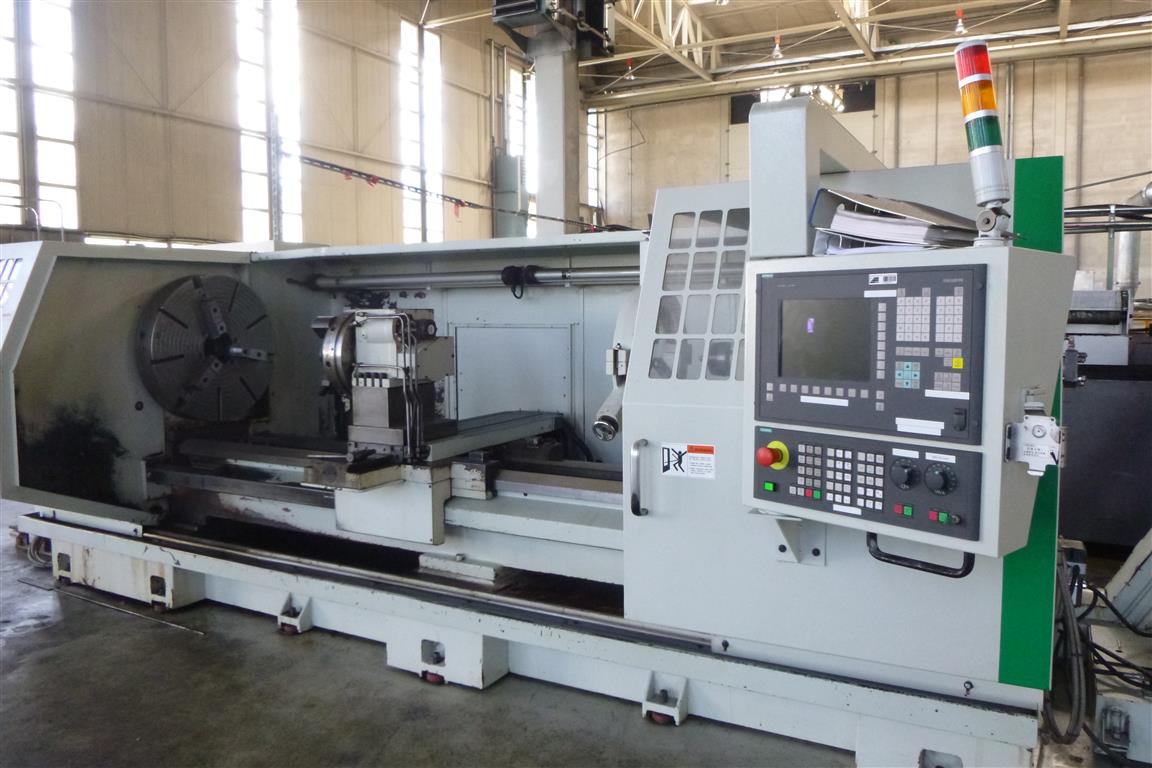

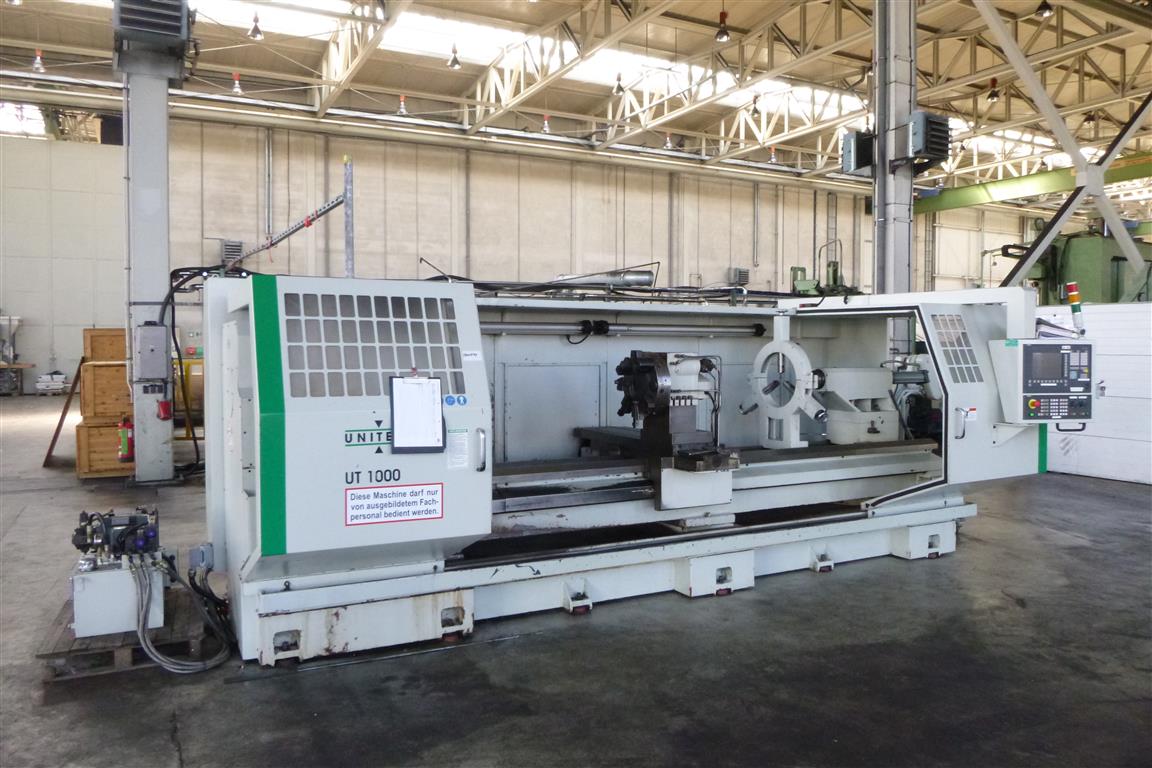

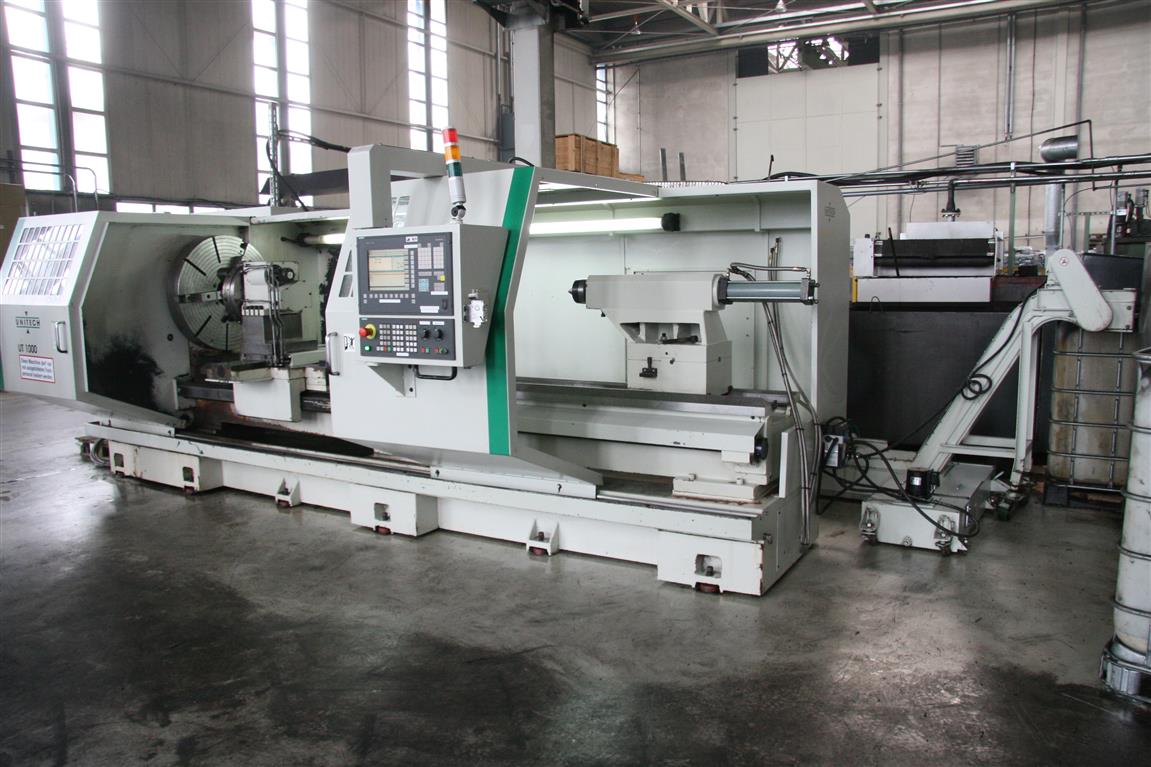

Drehmaschine - zyklengesteuert Unitech UT 1000x3000

Angebot

Lagernummer:

0300579

Maschinenart:

Drehmaschine - zyklengesteuert

Fabrikat:

Unitech

Typ:

UT 1000x3000

Baujahr:

2009

Steuerungsart:

CNC

Ursprungsland:

Deutschland

Frachtbasis:

ab Standort, frei verladen

Lagerort:

Flanschenwerk

Lieferzeit:

sofort

Preis:

Auf Anfrage

Technische Details

Drehdurchmesser über Bett:

mm

Drehdurchmesser über dem Planschlitten:

mm

Drehlänge:

3100 mm

Spitzenweite:

3100 mm

Umlaufdurchmesser über Bett:

1000 mm

Umlaufdurchmesser über Schlitten:

710 mm

Spitzenhöhe:

500 mm

Steuerung:

Siemens 810D ShopTurn

Spindelbohrung:

155 mm

Drehzahlbereich:

5 - 800/ 4 step stufenlos U/min

Vorschubgeschwindigkeit:

X / Y : 1 - 3000 mm/min

Eilgang - längs/plan:

X/Z: 7,5 m/min

Werkzeugrevolver - Anzahl Stationen:

8 tool

Reitstockaufnahme MK:

MK 6

Pinolenhub:

275 mm

Gesamtleistungsbedarf:

ca. 22,8 kW

Maschinengewicht ca.:

7,8 t

Abmessung Maschine ca. LxBxH:

5,4 x 2,5 x 2,0 m

Abmessungen Späneförderer LxBxH:

3,5 x 1,2 x 1,55 m

Zusatzinformationen

weitere Merkmale:
-Schlittenverfahrweg (X-plan): 550mm
-Schlitten Längsverfahrweg (Z-Achse): 2850mm
-Schlitten Verfahrweg (X-Achse): 550mm
-Spindelkopf A2-11 (Ø 155mm Bohrung)
-Spindelkegel MK7
-Spindelmotor 22,5 kW (Wechselgleichrichter AC); Motorantrieb X-Achse = 2 kW mit 2000U/min. und Z-Achse = 4 kW mit 2000U/min.

Ausstattung:

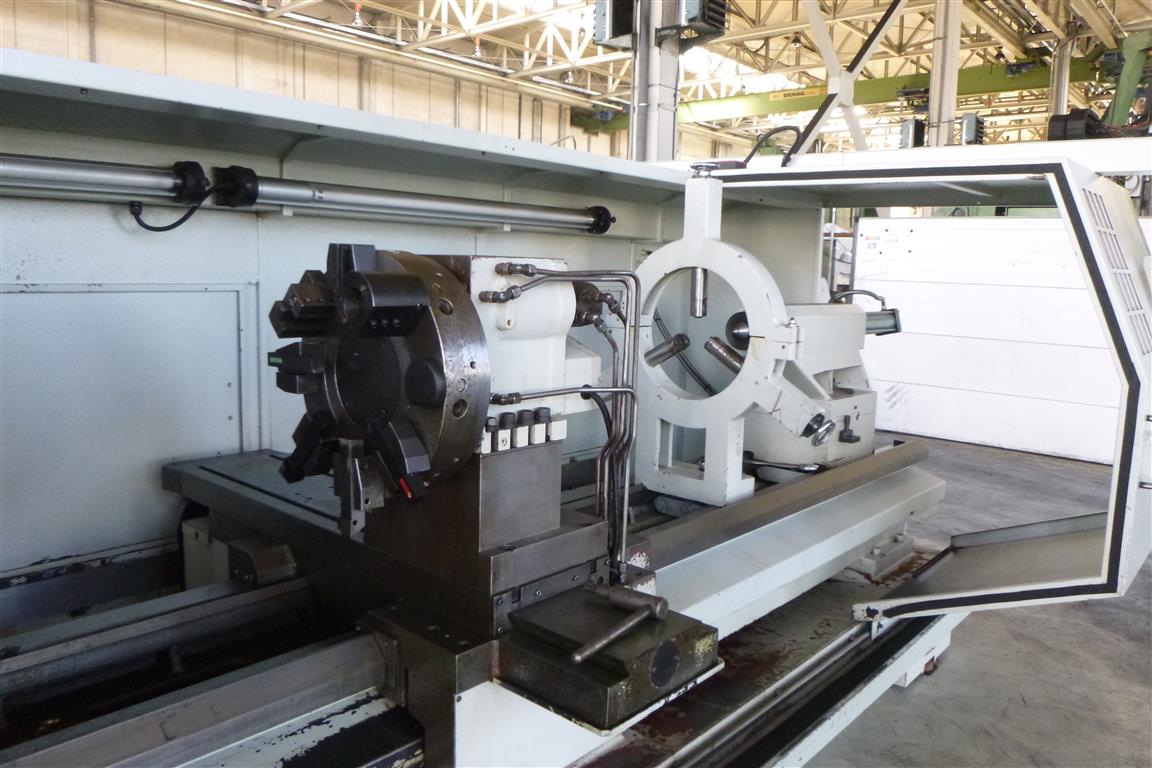

-3-Backenfutter Ø 800mm
-automatisches Schmiersystem
-Werkzeugrevolver = Scheibenrevolver, hydraulisch, versetzbar 800mm, derzeit belegte Werkzeugstationen: 7x
-Kühlwasserbehälter mit Pumpe bis zu 70 l/min. im Späneförderer (Scharnierbandausführung) mit Auswurfhöhe 1100mm

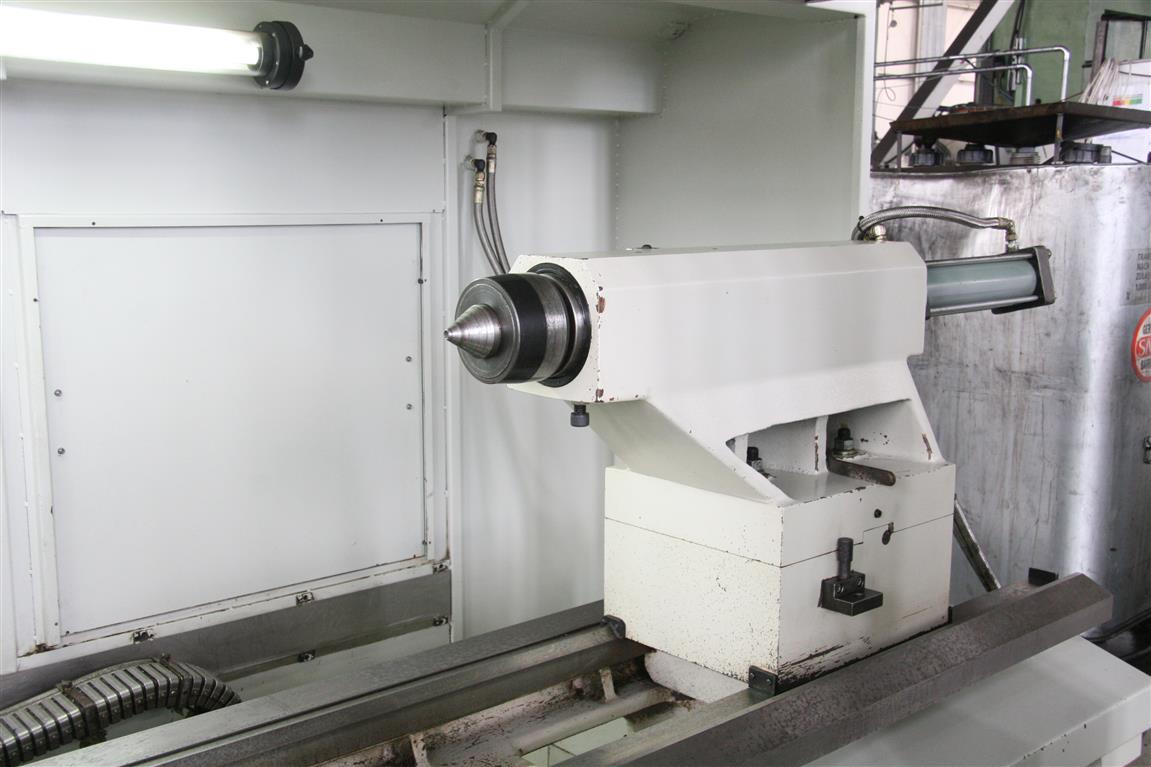

-Reitstock hydraulisch

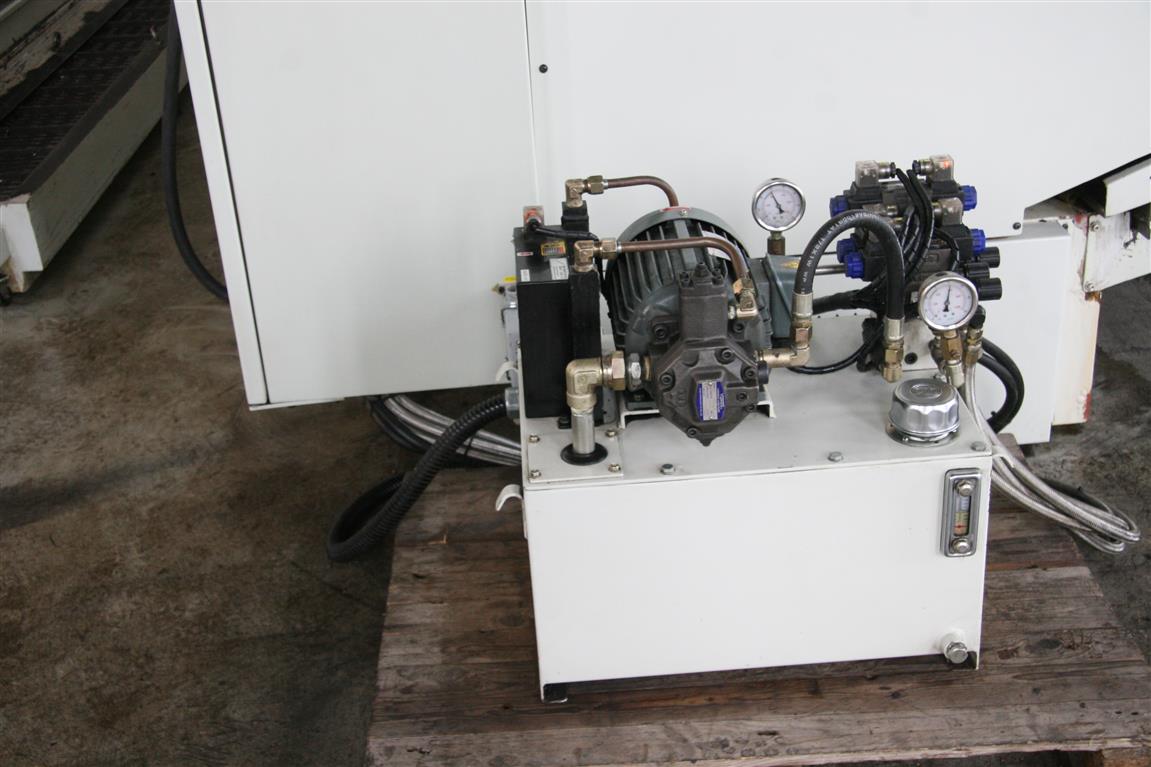

-Hydraulik

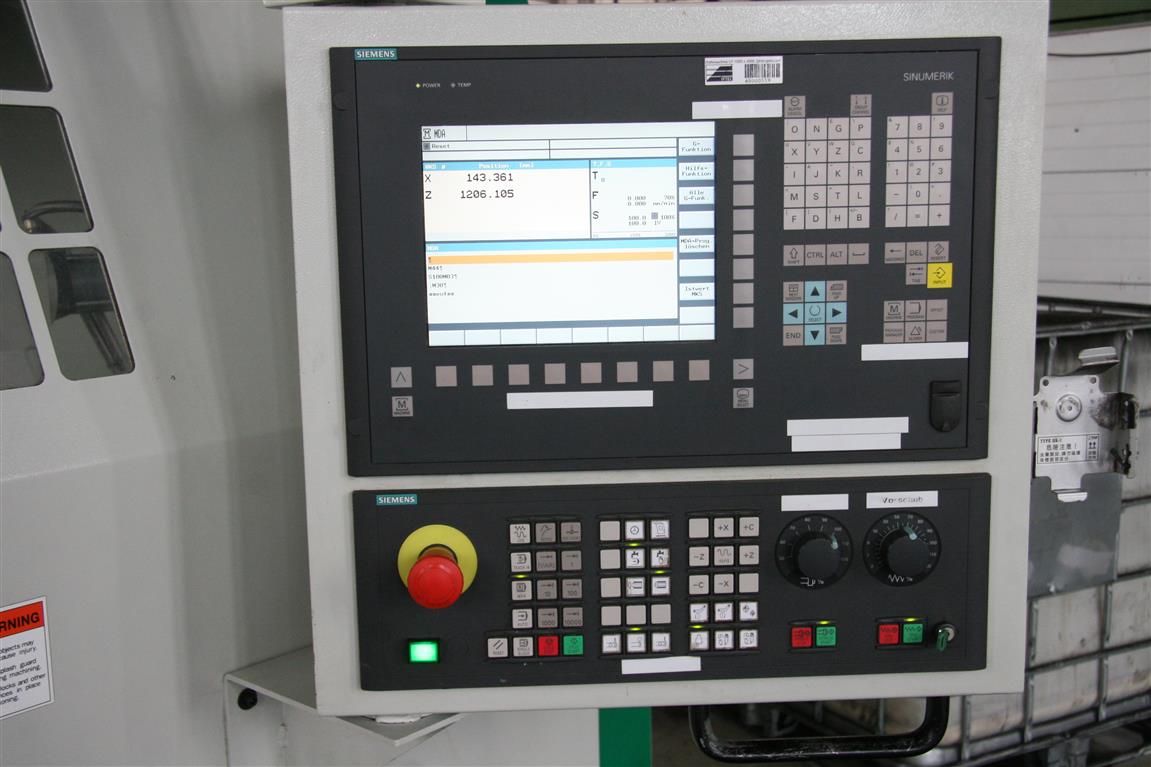

-Bedienfeld (810D) befindet sich an der rechten Schiebetür

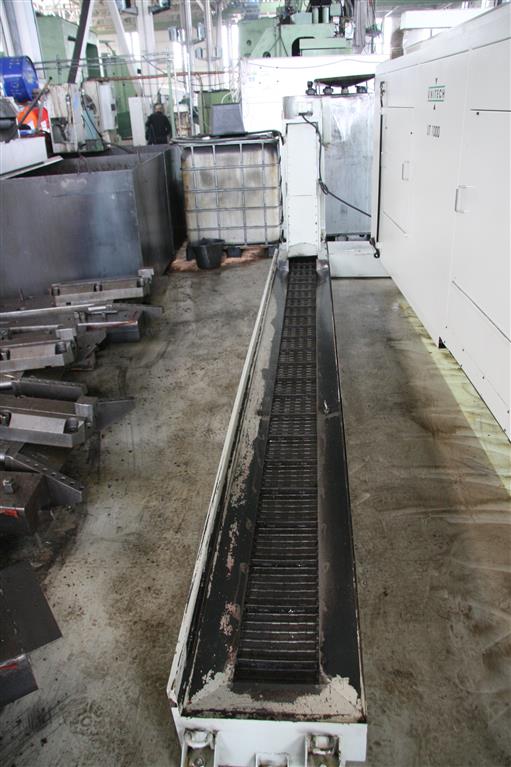

-Stahlband-Späneförderer mit Universal-Schwenkrollen

Zubehör:
1x Lünette Ø 400mm geschlossen
