Plandrehmaschine WMW ZERBST DP1

Angebot

Lagernummer:

0300215

Maschinenart:

Plandrehmaschine

Fabrikat:

WMW ZERBST

Typ:

DP1

Baujahr:

1989

Steuerungsart:

konventionell

Ursprungsland:

Deutschland

Frachtbasis:

ab Standort, frei verladen

Lagerort:

Leipzig 2

Lieferzeit:

auf Anfrage

Preis:

Auf Anfrage

Technische Details

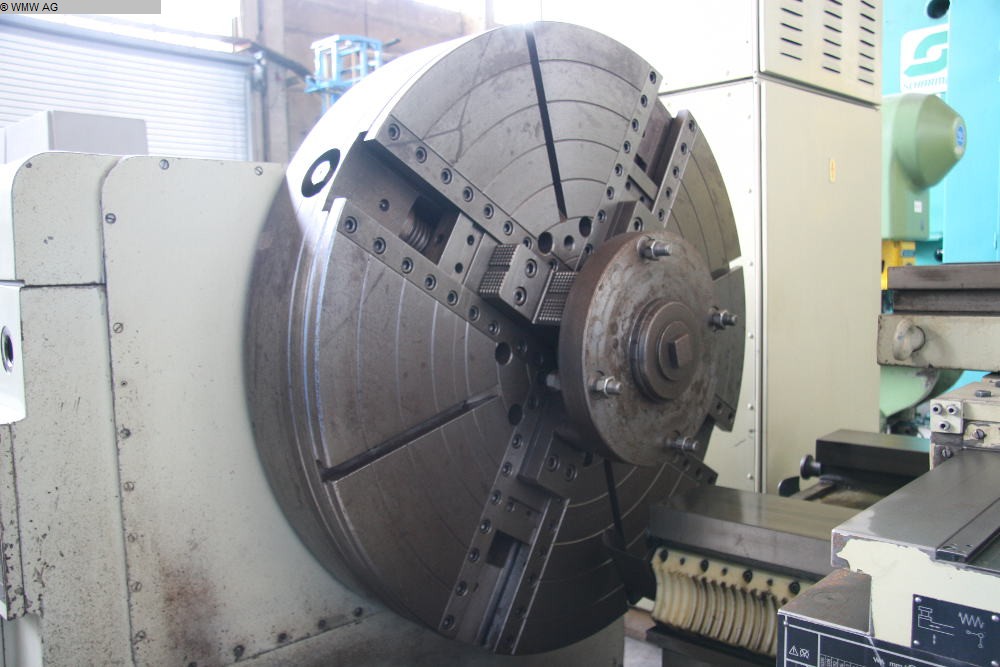

Planscheibendurchmesser:

1250 mm

Drehdurchmesser in der Grube:

2000 mm

Drehlänge:

variabel mm

Umlaufdurchmesser:

over floor: 2000 mm

Spindelbohrung:

ca. 100 mm

Drehzahl:

7,1...355 U/min

Gesamtleistungsbedarf:

55 kW

Maschinengewicht ca.:

17 t

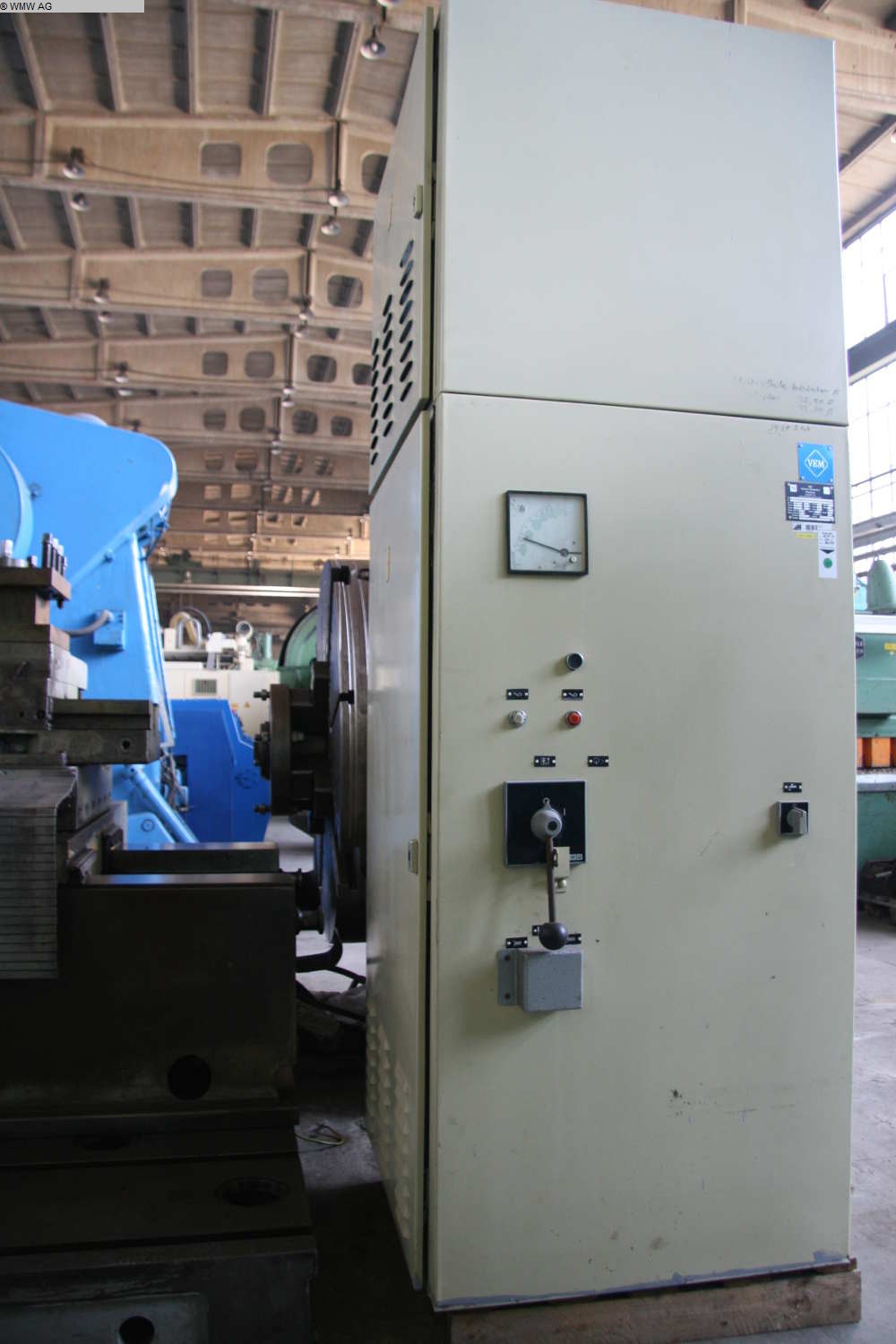

Abmessungen Schaltschrank LxBxH:

850x850x2400 m

Abmessung Maschine ca. LxBxH:

8000x4000x3000 m

Zusatzinformationen

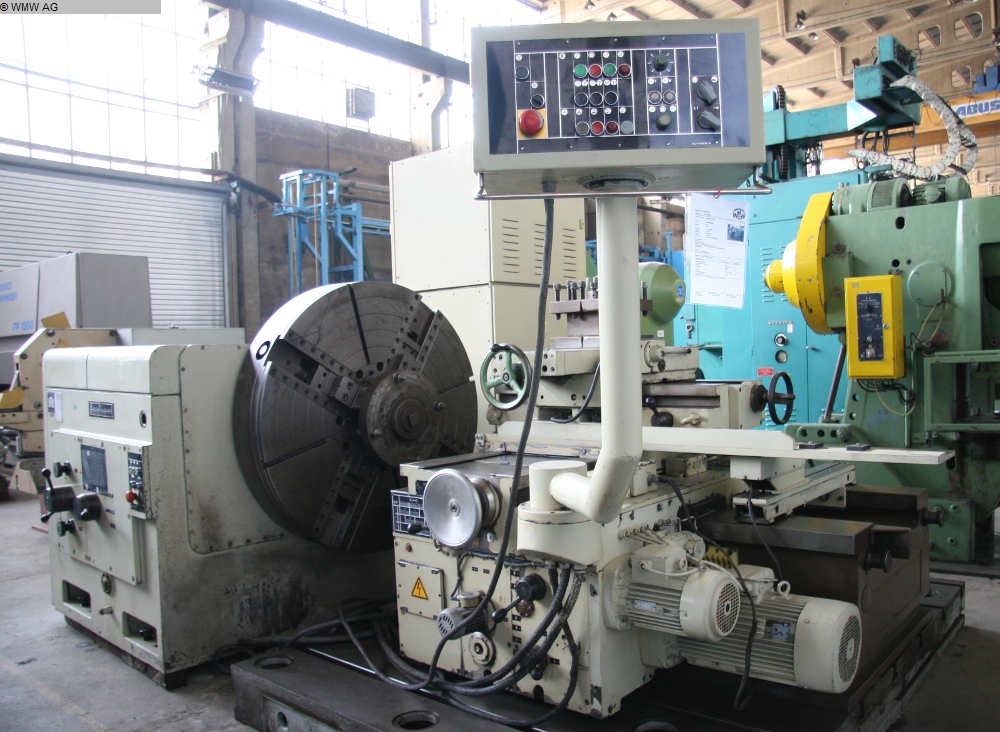

Maschine ist aufgebaut: mit Spindelkasten mit Planscheibe; Ständersupport; Aufspannplatten

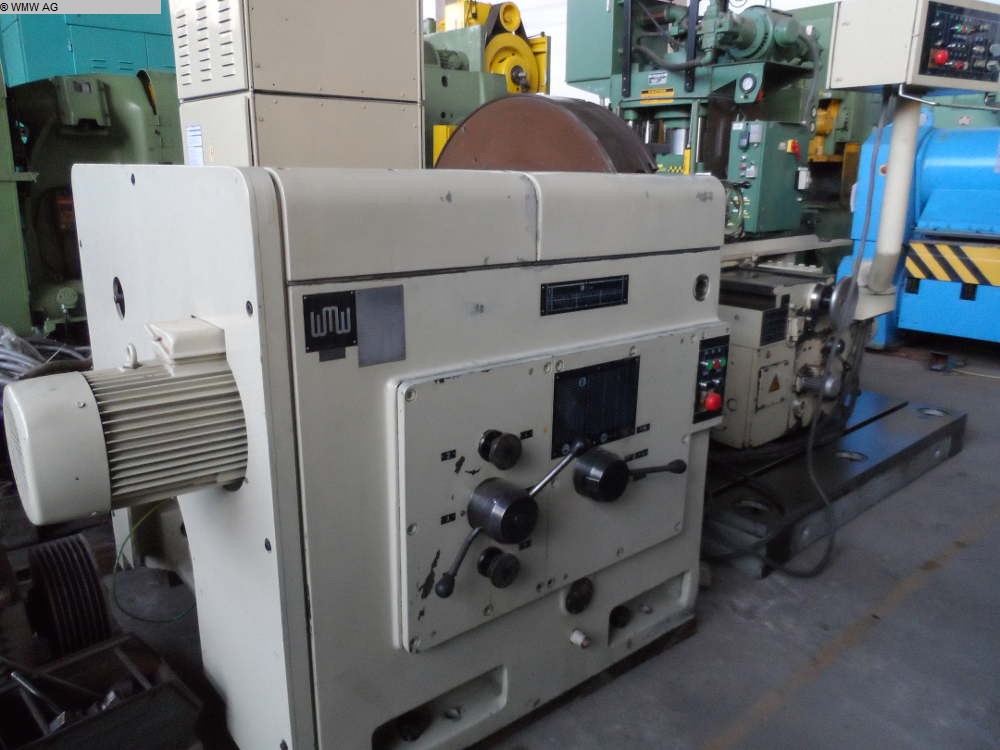

technische Angaben zum Spindelkasten mit Planscheibe:
Antriebsleistung 45 kW
Werkstückgewicht frei eingespannt ca. 2000kg

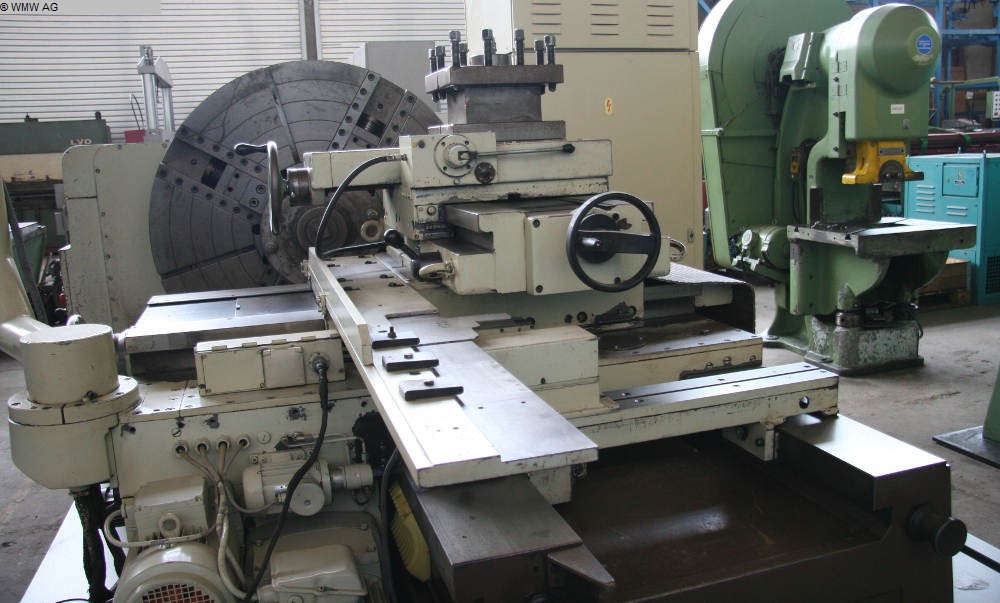

technische Angaben zu Ständersupport:
Drehlänge über Vorschubbewegung Bettschlitten 1030mm
Drehlänge mit Nachschaltung Vorschub Kreuztisch 1690mm
Spitzenhöhe am Bettsupport gemessen 1250mm
Bettschlittenführung auf Ständersupport: Länge/Breite=2010/900mm
Gewindeschneiden möglich
technische Angaben zu Werkzeugschlitten:
Bettschlitten Fahrweg längs 1030mm
Zwischenschieber Fahrweg quer 795mm
Kreuzschieber (Obersupport) Fahrweg längs 660mm; Ausladung Stirnseite Bettsupport 250mm; drehbar 360° manuell
Oberschieber Fahrweg quer 190mm; Ausladung über Bettsupport 85mm; Vorschub manuell; Meißelhalter Vierfachspanner
Abmessungen/Größe:
Spindelkasten LxBxH:2,63x1,92x1,64m; Gewicht ca. 5000kg
Ständersupport LxBxH:2,1x1,03x0,76m; Gewicht ca. 4000kg
Zubehör:
-Kopiereinrichtung
- 2 Stück Aufspannplatten
Maschine hat z.Z. einen elektrischen Fehler.
