Kühlmittelanlage DGS SYSTEM GMBH TBF 1300

Angebot

Lagernummer:

1400408

Maschinenart:

Kühlmittelanlage

Fabrikat:

DGS SYSTEM GMBH

Typ:

TBF 1300

Baujahr:

2001

Steuerungsart:

Sonstige

Ursprungsland:

Deutschland

Frachtbasis:

ab Standort, frei verladen

Lagerort:

Lieferzeit:

sofort

Preis:

Auf Anfrage

Technische Details

Literleistung:

- l

Filterleistung:

1200 l/min

elektrisch:

3x400V/50Hz

Steuerung:

SPS S7-313

Behälterinhalt:

7000 l

Behältervolumen:

9 m³

Gesamtleistungsbedarf:

34 kw

Maschinengewicht ca.:

2800 kg

Abmessungen L x B x H:

4,4 x 2,0 x 3,01 m

Zusatzinformationen

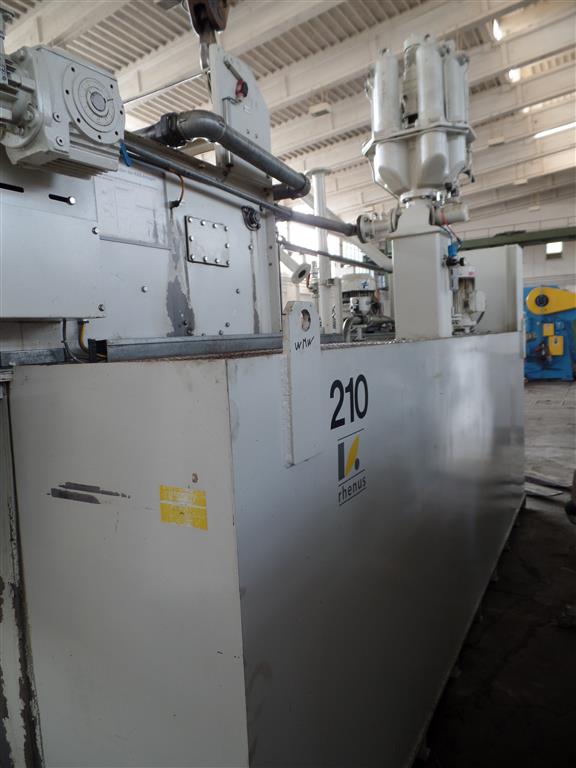

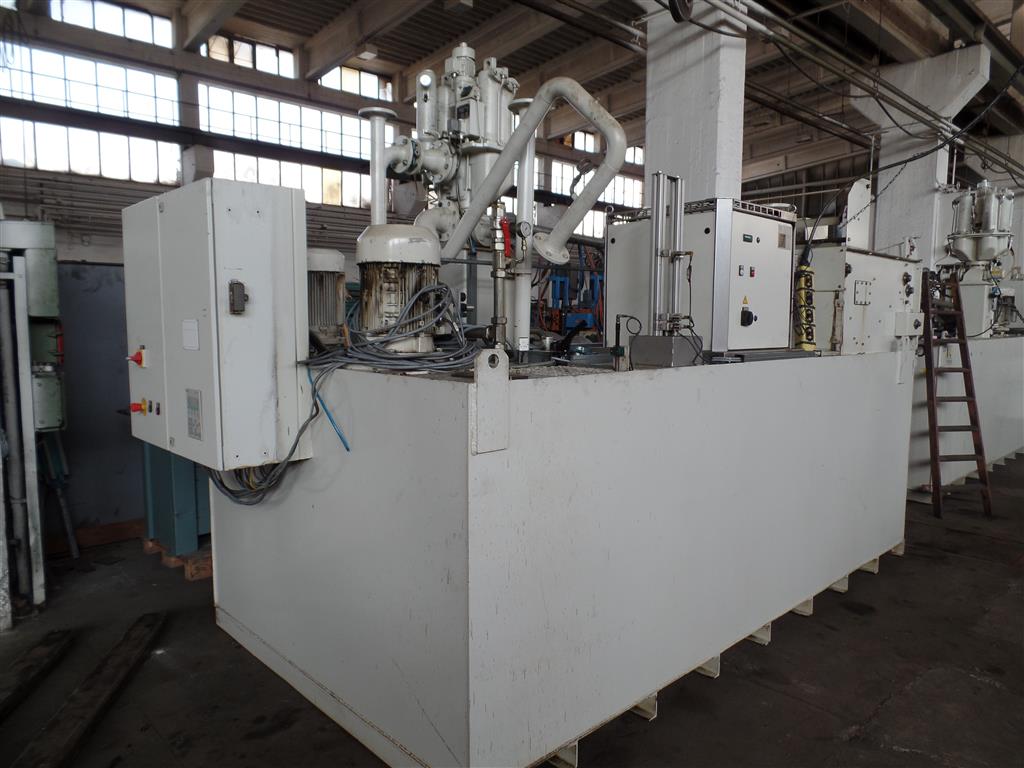

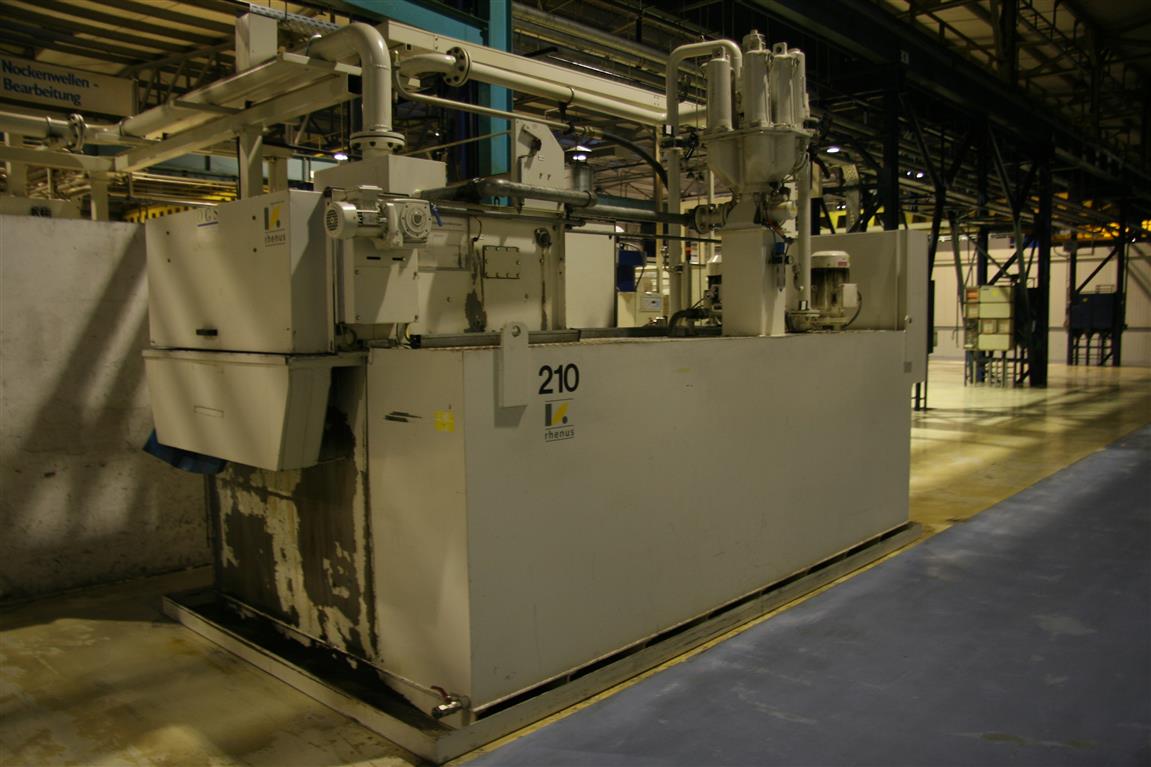

Tiefbettfilteranlage
Filtration von Kühlschmierstoffen für bis drei Bearbeitungszentren
Steuerung SPS mit Operator Panel OP 7-Simatic
Medium 4% Wasser - Öl-Emulsion
Anlage besteht aus:
-Tiefbettfilter Typ TBF 1300; Filterfläche 1,55 m²; Vliesbreite 1300mm; Filterprinzip=Spaltsiebfilter mit Flies; Behälter Größe L:1018xB:1310xH:500mm
-Kälteaggregat Typ TRK 70 EK; Kälteleistung 7600 Watt; Umgebungstemperatur max. +37°C; Kältemittel R 407C; Temperatur Medienvorlauf +10° bis +25°C; Kühlung über Rohrbündel in der Kühlkammer
-Hochdruckpumpe Typ EMTEC 140 R39 DQ-W 110111/Allweiler; Förderleistung 160 l/min bei 30 bar
-Filterpumpe Typ NZ65-20/2-11/Schmalenberger; Förderleistung 1300 l/min bei 3,7 bar; Medium=Reinkühlschmierstoff vom TBF 1300
-Rückspülfilter Typ 6.61-100-10GG-KSS / Boll & Kirch Filterbau; Inhalt 38 Liter je Spülung; Medium=Emulsion-Nachreinigung-Reinst-KSS; Filtermaterial=Filterkerzen
Arbeitsweise: Anlage arbeitet vollautomatisch oder im Handbetrieb
Die zu reinigende Kühlmittelflüssigkeit muß vertikal in den Tiefbettfilter gepumpt werden. Über das Vlies und Spaltsieb gelangt der Reinkühlschmierstoff in die weiteren Anlagenteile.
In der Anlage können weitere Pumpen eingebaut werden.
